桥梁伸缩缝缝宽如何设置才能使车辆通过时不跳车?

浏览量: 2771 发表时间:2018-10-06

        桥梁伸缩缝安装要求中明确指出:要求伸缩缝在平行、垂直于桥梁轴线的两个方向,均能自由伸缩,牢固可靠,车辆行驶过时应平顺、无突跳与噪声;要能防止雨水和垃圾泥土渗入阻塞;即走行性能要求!

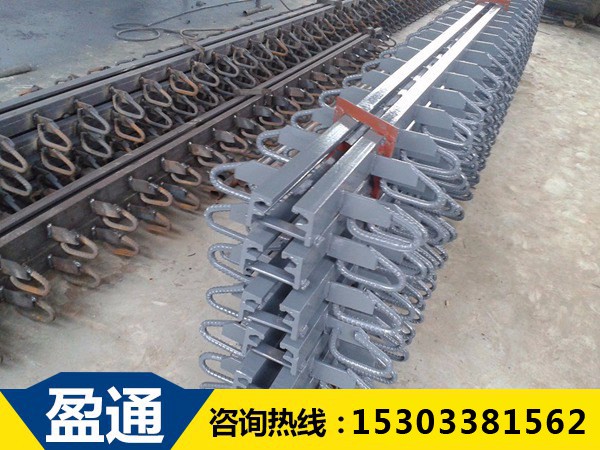

桥梁伸缩缝

桥梁伸缩缝

        桥梁伸缩缝的最大缝宽,行车道路表面的水平差,如何设置才能满足桥梁伸缩缝的走行性能呢?由盈通橡胶15303381562为您解答:

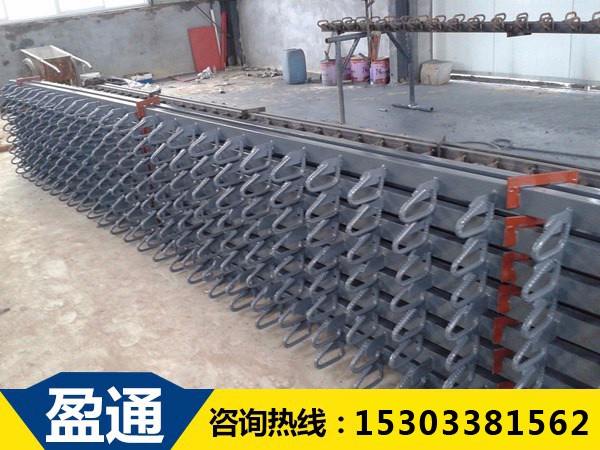

GQF-F型桥梁伸缩缝

   GQF-F桥梁伸缩缝

     首先讲伸缩缝容许的行车表面缝隙宽度最大值
        对于行车道和自行车车道的行车表面的任何位置,不允许有超过真径为100m的球状曲本的整向变位,即在伸缩缝行车表面行车方向的最大缝宽,不应超过100mm。
伸缩缝行车表面容许的缝隙最大宽度值,与以下3种使用条件下伸缩装置行车表面的水平棱柱状凹槽尺寸有关。
       1)行车道
       在行车方向伸缩缝行车表面的竖向变位不超过10mm,同时应考虑行车方向相关的以下3种情况:
       (1)在水平面任何位置和任何方向,在100mm*200mm的尺寸范围内的水平棱柱状凹槽,不应超过10mm。
       (2)在水平面任何位置、行车方向斜交角为-20度-+20度时,在65mmx220mm的尺于范围内的水平棱柱状凹槽,不应超过10mm。
       (3)在水平面任何位置,行车方向科交角为-20度-+20度时,在 45mmx350mm的尺寸范围内的水平棱柱状凹槽,不应超过10mm。
       2)自行车车道
        伸缩缝在行车方向的整向位移不应超过10mm或出现与行车方向相关的以下情况:
        (1)在水平面任何位置,行车方向斜交角为-20度-+20度时,在20mmX 220mm的尺寸范围内的水平棱柱状凹坑槽,不应超过10mm。
        (2)在水平而任何位置,行车方向斜交角为-20度-+20度时,在100mmx200mm的尺小范围内的水平棱柱状凹槽,不应超过10mm。
        3)人行道
        用于人行道时,最大凹槽深度为20mm。或在直径为80mm的圆面积范围内,在任何部位的水平差不超过20mm。
        伸缩缝行车表面的水平差要求:
        (1)在没有任何强加水平变形条件下,如伸缩缝没有承受荷载时,伸缩缝表面的水平差,伸缩缝与两侧临近路面理想连接面之差,在行车方向均应不大于 5mm,
        (2)台阶状高差不大于3mm.
