山西MZL-160模数式桥梁伸缩缝成品、安装设计图。

　　此伸缩缝为MZL-160模数式桥梁伸缩缝，安装时注意以下问题：

MZL-160模数式桥梁伸缩缝成品图

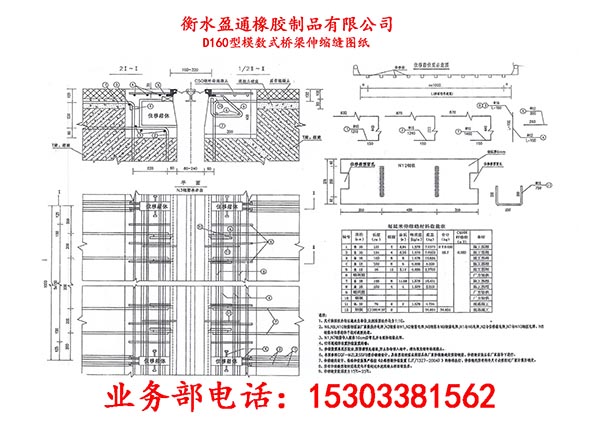

MZL-160模数式桥梁伸缩缝安装设计图

　　
　　1、尺寸除图注外均以毫米为单位，比例除图注外均为1:10.
　　
　　2 N6,N9,N10钢筋钢板由厂家提供并焊接,N3钢筋与N1,N2钢筋焊接，N8钢筋与N9钢筋焊接,N1与N6焊接,N2与位移箱焊接,N7与N10钢板焊接, N8锵筋与位移箱体干扰统时载断处理。
　　
　　3、N1,N7钢筋伸入梁体1 6cm后弯扎并与梁体钢筋点焊。
　　
　　4、行车道墙设置伸缩装置封端。
　　
　　5、伸缩装置采用后装法预留槽预先铺板，防止杂物掉入缝中,槽内填充钢纤维浇凝土。
　　
　　6、本图参照GQF-MZL及SSFB型伸缩缝设计,具体预理钢筋应根据具体厂家伸缩縫确定預埋钢筋,伸缩缝安装应在厂家指导下进行、
　　
　　7、伸缩缝的设计，检验和安装要严格按《公路桥梁伸缩装置(JT/T327 -2004)》的标准执行，伸缩绕的所有构件尺寸必须经过厂家计算后确定。
　　
　　8、所有伸缩缝预理钢筋高度均不得超过水泥混凝土桥面值装层。
　　
　　9、伸缩缝安装温度为15C~25C.
　　
