你知道哪些桥梁伸缩缝常用名词术语

 你知道哪些桥梁伸缩缝常用名词术语？在以往的设计图纸上,常笼统地称桥梁中使用的伸缩装置为桥梁伸缩缝。其实，工程技术人员通常所指的桥梁伸缩缝，应是桥梁接缝处安设的一整套伸缩装置。为了确切表述这些基本概念，衡水盈通橡胶制品有限公司依据国家标准《道路工程术语标准》(GB1124-88)，并参考有关资料，为您介绍桥梁伸缩缝常用名词术，详情请咨询15303381562。

1、桥梁伸缩缝 Bridge expansion and contraction joint

为适应材料胀缩变形对结构的影响，而在结构的两端设上的间隙。

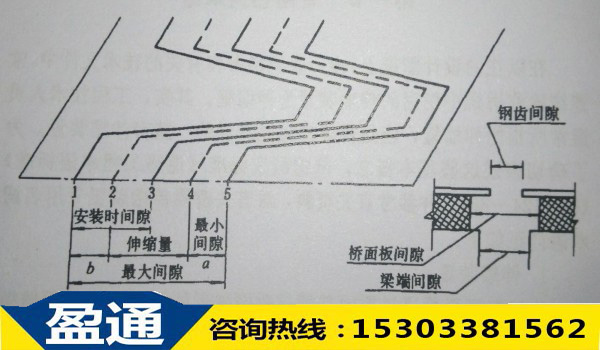

因此，伸缩量加寓裕量，其形成的距离即为伸缩间隙。以钢齿板型伸缩装置为例，间隙按结构、型式可分为梁(桥)端间隙(设计的主要考虑参数)、桥面板间隙、接缝间隙、钢齿间隙等(如下图)。

2、桥梁伸缩装置 Bridge composite expansion and contraction installation

为使车辆平稳通过桥面并满足桥梁上部结构变形的需要，在桥梁伸缩缝处设置的由橡胶和钢材等构件组成的各种装置的总称。

3、伸缩量 Expansion and contraction quantity

桥梁伸缩缝拉伸、压缩的总和。并以负号（－）表示拉伸，以正号（＋）表示压缩。
以设置桥梁伸缩缝时为基准，把桥梁结构在伸缩缝处由于温度升高引起的伸长量、由于温度下降引起的收缩量、由于混凝土收缩徐变影响引起的收缩量等的绝对值的合计值，即伸缩装置桥梁伸缩缝的拉伸值和压缩值的总和，称为伸缩量。

桥梁伸缩缝的伸缩量这里只表示桥梁结构的伸缩量，且将这个伸缩量值作为选择桥梁伸缩缝型式的基本依据。

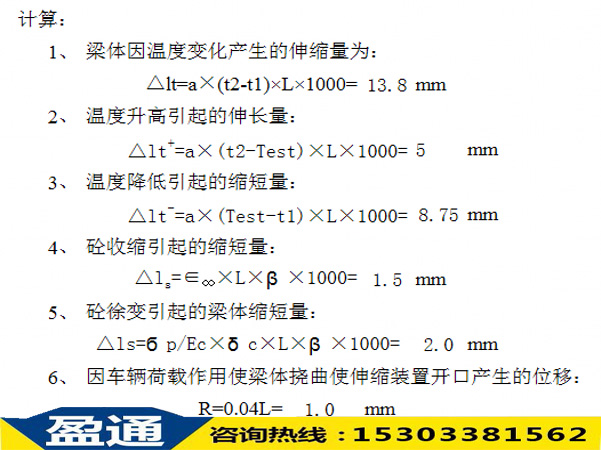

伸缩量的计算方法

4、富裕量 Reserved quantity

因考虑桥梁结构的挠度产生的变位、由结构型式应考虑的必需余量以及桥梁伸缩缝加工和安装时的误差等因素的影响而预留之余量，称之为富裕量。这里的富裕量包括桥梁伸缩缝拉开与压缩两种状态下的预留量值。

5、伸缩体Expansion and contraction body

桥梁伸缩缝中能够完成拉伸、压缩变形的部分。

6、横向错位Transverse stagger

桥梁伸缩缝发生的与桥梁中线垂直或接近垂直方向的水平错位。

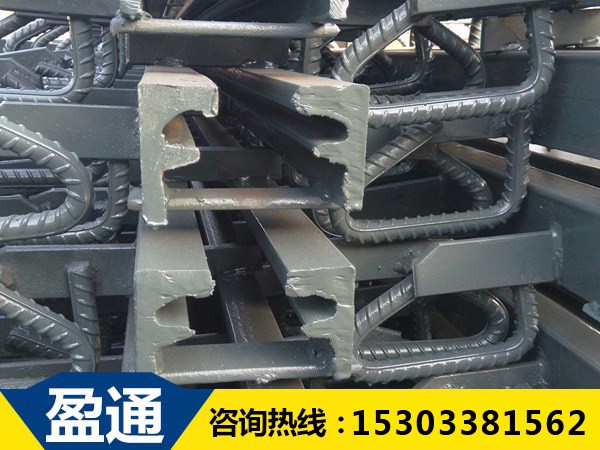

GQF-F型桥梁伸缩缝

7、竖向错位Vertical stagger

桥梁伸缩缝发生的与桥面垂直或接近垂直方向的错位。

8、纵向错位Congitudinal stagger

桥梁伸缩缝发生的沿桥梁中线或接近中线方向的水平错位。

9、初始压缩量 Initial compression

对于橡胶型桥梁伸缩缝，在设置时，必须预先压缩其伸长量，以使在最大间隙时，橡胶伸缩体不出现拉力作用，而在最小间隙时，橡胶伸缩体不致出现挤压鼓出现象，这时的压缩量称为初始压缩量。对于板式橡胶型桥梁伸缩缝，当在低于设计安装温度的情况下安装时，预先拉开一定伸长展，也可称为初始预拉量。其他形式的伸缩装置，出厂前按设计要求的初始定位值，也可称为初始压缩量。
